무엇을 했나?

Object Detection 전처리

  • CNN Layer의 모델링을 한 차례 경험했으니, 4일차 부터는 Object Detection을 진행하였다.
  • 그 중 4일차는 yolo 모델을 위한 데이터 전처리를 수행하였다.
    • yolo 모델의 요구사항에 맞도록 데이터 구조를 맞추었다.
    • json으로 작성된 annotation을 txt 파일로 변환하였다.
  • 실무에서 데이터 전처리는 전체 딥러닝 과정의 80~95%를 차지하는 매우 중요한 과정으로, 모델에에 따라 적절하게 데이터를 나누고, lable을 생성하는 연습을 진행하였다.

데이터 분리

  • 학습용 데이터와 검증용 데이터를 이미지, 레이블끼리 분류하는 과정이다.

클래스별로 분류된 이미지, 레이블 샘플링

  • 가장 먼저 yolo 모델에 맞춘 디렉토리 구조를 생성하였다.
1
2
3
4
5
6

# 구조에 맞는 디렉토리 생성
!mkdir /content/Dataset/images;
!mkdir /content/Dataset/images/train; mkdir /content/Dataset/images/val

!mkdir /content/Dataset/labels;
!mkdir /content/Dataset/labels/train; mkdir /content/Dataset/labels/val


  • 루트 디렉토리에서 image, label이 구분되고, 각각 학습용, 검증용 데이터가 들어가는 구조이다.

  • 이미지 및 레이블 데이터가 클래스별로 다른 디렉토리에 들어있으므로, 각 디렉토리를 리스트에 담아 for loop을 이용하여 처리하였다.
  • jpg와 json 파일을 구분하기 위해 glob 모듈을 사용하였다.
1
2
3
4
5
6
7
8
9
10
11

# Dataset metadata 입력
won_list = [디렉토리 리스트]

# 파일 담아오기
image_files = dict()
for won in won_list:
    image_files[won] = glob.glob(data_path+won+'/*.jpg')

json_files = dict()
for won in won_list:
    json_files[won] = glob.glob(data_path+won+'/*.json')

학습 데이터, 검증 데이터 분류

  • 8:2로 데이터를 나눌 것이므로, random 모듈을 이용해서 추출할 파일 인덱스를 샘플링하였다.
  • 클래스 별로 데이터 개수가 다르기 때문에 딕셔너리와 for loop을 이용해서 클래스별 파일 개수에 맞추어 샘플링하였다.
1
2
3
4
5
6
7

# 랜덤 샘플링 (난수고정)
random.seed(23)

random_num = dict()
for won in won_list:
    test_num = round(len(image_files[won]) * 0.2)
    random_num[won] = random.sample((range(len(image_files[won]))), test_num)
  • 먼저 샘플링된 검증용 데이터를 구조에 맞게 나눈 디렉토리로 이동시켰다.
1
2
3
4
5

# 파일 이동
for won in won_list:
    for i in random_num[won]:
        shutil.move(image_files[won][i], data_path+'images/val/')
        shutil.move(json_files[won][i], data_path+'labels/val/')
  • 남아있는 파일을 모두 학습용 데이터이므로 학습용 디렉토리로 이동시켰다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 남아있는 파일 다시 담아오기 (train data)
image_files = dict()
for won in won_list:
    image_files[won] = glob.glob(data_path+won+'/*.jpg')

json_files = dict()
for won in won_list:
    json_files[won] = glob.glob(data_path+won+'/*.json')

# 남아있는 파일을 전부 train으로 복사
for won in won_list:
    for image in image_files[won]:
        shutil.copy2(image, data_path+'images/train/')
    for json in json_files[won]:
        shutil.copy2(json, data_path+'labels/train/')

데이터 전처리

이미지 크롭

  • 이미지 데이터를 살펴보았을 때, 이미지의 비율(가로 크기, 세로크기)이 일정하지 않았다. 또한 대부분의 경우 object 하나가 이미지 중앙에 위치하는 형태였으므로, 1:1의 비율을 갖도록 크롭하는 과정을 진행하였다.
  • 성능 개선을 노린 것도 있지만, 이미지 데이터를 처리하는 연습을 하고 싶었다.
  • pillow 라이브러리를 이용하여 이미지를 처리하였다.
1
2
3
4
5

# 더 최신 버전이 있지만 오류가 발생할 가능성이 있어 9.0.0 버전 사용
!pip install Pillow==9.0.0

import os
from PIL import Image
  • 이미지를 크롭하는 함수를 설정하였다.
  • 간단히 가로길이, 세로길이 중 더 긴 것을 찾아 짧은 쪽과 맞추는 함수이다. 이미지가 치우치는 것을 막기 위해 양옆을 동일한 비율로 잘라주었다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# crop 함수 설정

"""
이미지를 1:1 비율이 되도록 자르는 함수입니다.
"""

def crop(file):
    img = Image.open(file)
    w, h = img.size

    crop_len = abs(w - h) // 2
    if w == h:
        img_cropped = img
    elif w > h:
        img_cropped = img.crop((crop_len, 0, w-crop_len, h))
    else:
        img_cropped = img.crop((0, crop_len, w, h-crop_len))

    return img_cropped
  • 파일을 불러와 for loop을 이용하여 이미지를 처리하였다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

# 파일 불러오기
train_path = '/content/Dataset/images/train/*'
test_path = '/content/Dataset/images/val/*'

train_files = glob.glob(train_path)
test_files = glob.glob(test_path)

# 이미지 처리 (기존 이미지 덮어씌움)
for file in train_files:
    img_cropped = crop(file)
    img_cropped.save(file)

for file in test_files:
    img_cropped = crop(file)
    img_cropped.save(file)

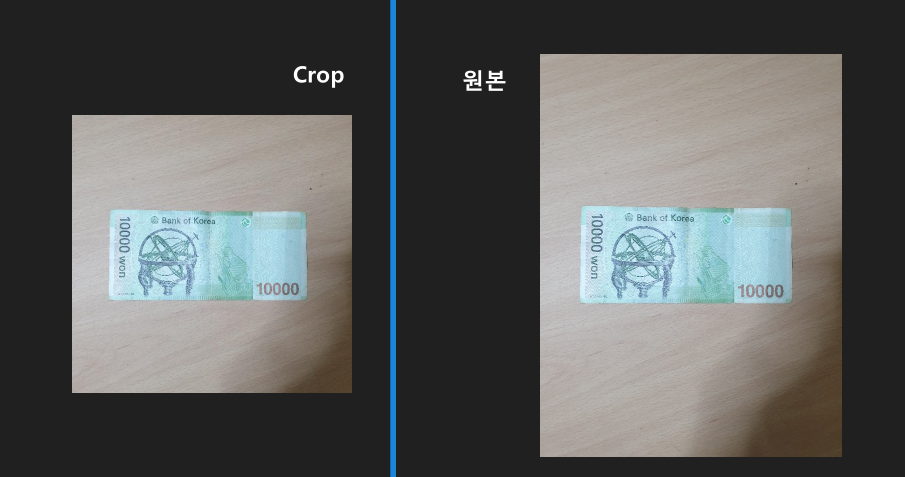

  • crop이 잘 이루어졌음을 확인할 수 있다.

json에서 정보 추출

  • json에 저장된 사진 정보 및 bounding box 정보를 yolo 모델에 맞는 text 파일로 바꾸어주어야 한다.

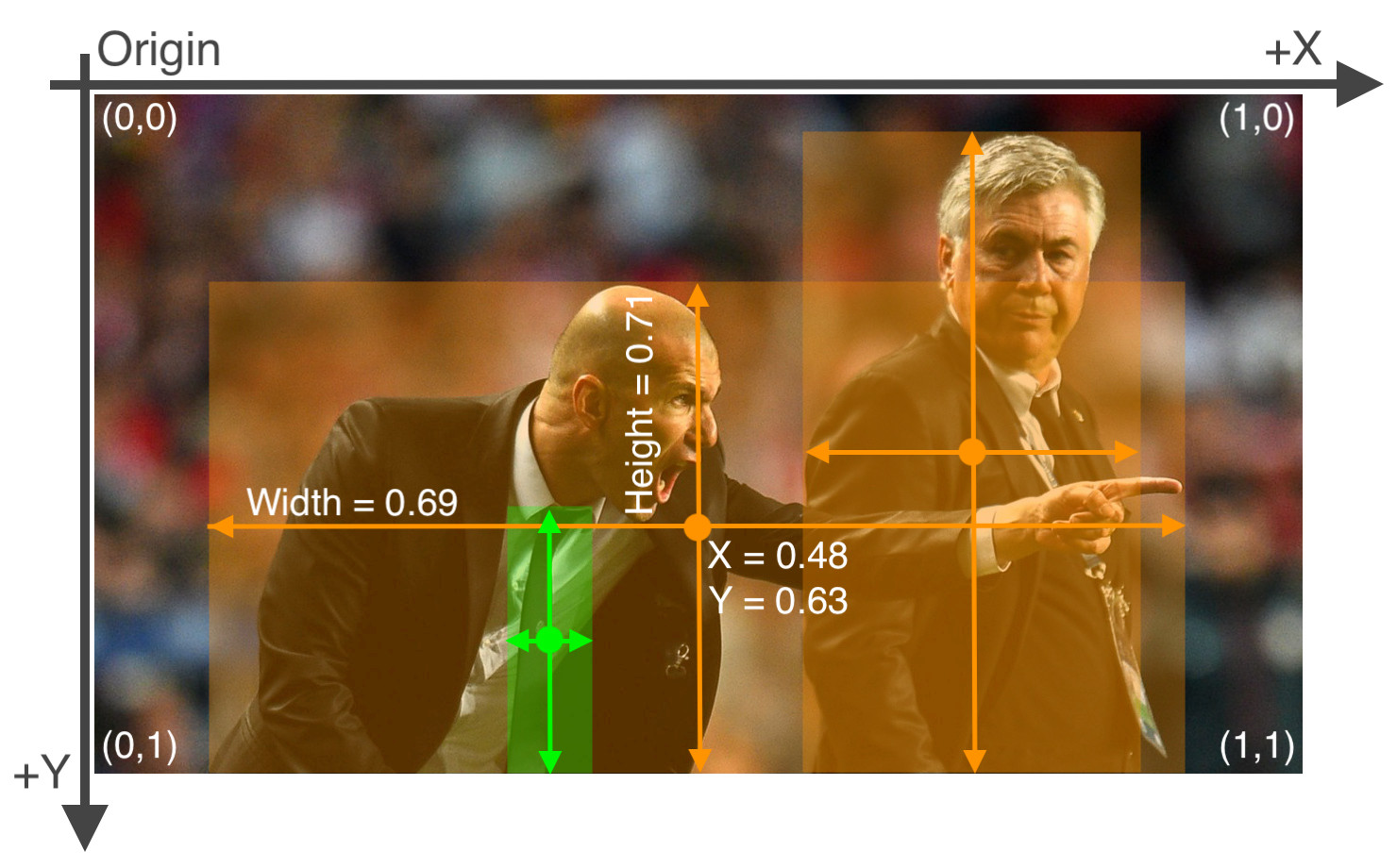

  • yolo에서 요구하는 양식은 각 바운딩 박스가 class x_center y_center width, height 순서로 저장되어야 한다. 또한 0~1의 범위로 normalization이 이루어져 있어야 한다.


yolo document에서 제공하는 가이드

  • 해당 양식에 맞게 데이터를 전처리하는 함수를 만들었다.
    • 원래 클래스는 16개로 앞면과 뒷면을 구분하였지만 앞뒷면 구분을 없애고 8개 클래스로 만들어주었다.
  • 이미지는 1:1로 crop하였으나 annotation은 그대로이므로, crop한 이미지에 맞추어서 정규화하는 작업이 다소 번거로웠다.
  • 최종적으로 yolo annotation 형식에 맞는 문자열을 반환한다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

def json_to_txt(file, classes):
    result = dict()
    with open(file, mode='r') as f:
        data = json.load(f)

        # 이미지 처리를 위한 변수 설정
        points = data['shapes'][0]['points']
        x1, y1 = points[0]
        x2, y2 = points[1]
        width, height = data['imageWidth'], data['imageHeight']

        # 라벨 획득 (앞면, 뒷면 구분 제거)
        text = data['shapes'][0]['label']
        idx = text.rfind('_')
        label = text[:idx]

        # crop 반영
        crop_len = abs(width-height) // 2

        if width > height:
            width = height
            x1 = max(x1-crop_len, 0)
            x2 = min(x2-crop_len, width)
        elif width < height:
            height = width
            y1 = max(y1-crop_len, 0)
            y2 = min(y2-crop_len, height)

        # 정규화 (0 ~ 1 min-max)
        x1 = x1 / width
        x2 = x2 / width
        y1 = y1 / height
        y2 = y2 / height

        # x, y, w, h 계산
        x = (x1 + x2) / 2
        y = (y1 + y2) / 2
        w = (x2 - x1)
        h = (y2 - y1)

    # 정해진 형식의 문자열로 반환
    return f'{classes[label]} {x} {y} {w} {h}'
  • 이제 처리된 문자열을 텍스트 파일로 만들어 저장하였다.
  • 기존의 json 파일 이름을 이용해 txt 파일을 만들었다.
1
2
3
4
5
6
7
8
9
10
11
12
13

for file in train_files:
    annot = json_to_txt(file, classes)
    txt_file = file.replace('.json', '.txt')
    with open(txt_file, mode='w') as f:
        text = annot
        f.write(text)

for file in test_files:
    annot = json_to_txt(file, classes)
    txt_file = file.replace('.json', '.txt')
    with open(txt_file, mode='w') as f:
        text = annot
        f.write(text)

yaml 파일 작성

  • 마지막으로 yolo 모델에게 파일 위치와 클래스 종류 등을 전달하는 yaml 파일을 작성하였다.

  • yolo document에서 알려주는 yaml파일의 형식은 다음과 같다. ```yaml

    Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]

    path: ../datasets/coco128 # dataset root dir train: images/train2017 # train images (relative to ‘path’) 128 images val: images/train2017 # val images (relative to ‘path’) 128 images test: # test images (optional)

Classes (80 COCO classes)

names: 0: person 1: bicycle 2: car … 77: teddy bear 78: hair drier 79: toothbrush

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

- PyYAML 라이브러리를 이용해, 딕셔너리 형식으로 필요한 양식을 작성하였다.

```python
document = {
    'path' : '/content/drive/MyDrive/my_data/220320_mini_project_money/images/',
    'train' : 'train',
    'val' : 'val',

    'nc' : 8,
    'names' : won_dict
}

# dump 함수를 이용하여 저장
with open('/content/drive/MyDrive/my_data/220320_mini_project_money/money.yaml', 'w') as f :
    yaml.dump(document, f)
  • 이제 모델 학습 및 평가를 위한 전처리 작업이 끝났다.
  • 5일차에는 모델링 및 평가를 수행할 것이다.

소감

좋았던 점

  • 단순히 데이터를 분리하고, annotation 파일을 만드는 것 외에 이미지 crop 등 별도의 처리를 하는 과정을 직접 시도해보았다. 많은 연습이 된 것 같다.

아쉬운 점

  • 만약 이 모델을 실제로 사용한다면 object가 회전되어 있거나, 여러 각도에서 사진이 찍혔거나, 어느 한쪽으로 치우치고 일부만 보이는 등의 사례가 있을 것이다. 그런데 학습 데이터는 대부분 정중앙에 object 하나만 찍혀있는 형태여서 일반적인 성능이 잘 나올 수 있을지는 의문이다.

  • 때문에 Data Augmentation을 시도해보고 싶었으나, yolo 모델 자체에 적용하는 generator는 찾을 수 없었다. 별도로 변형된 이미지를 따로 생성하면 가능하겠지만, 이는 시간 부족으로 시도하지 못했다.

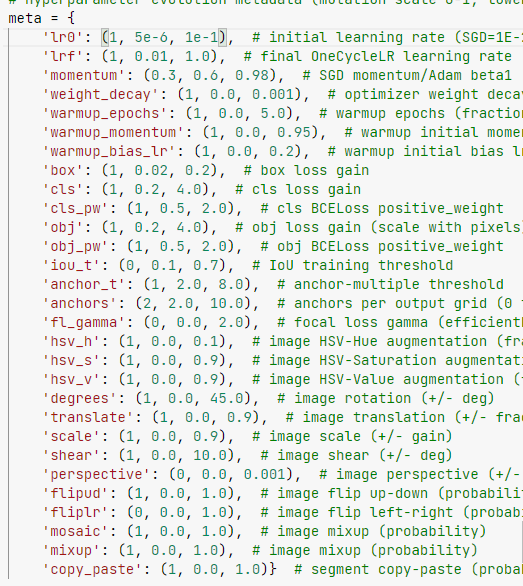

train.py 파일을 뜯어보니 yolo 자체에서 augmentation을 적용하는 것을 발견하였다. 이를 적절히 조절하면 원하는 augmentation이 가능할 것으로 보인다. img
